Sử dụng Expressions trong Civil 3D - Ứng dụng cho tùy chỉnh Nhãn độ dốc trắc ngang

 Khi hiển thị độ dốc bề mặt thiết kế trên trắc ngang ta thường gặp một số trường hợp độ dốc bằng 0% hoặc một giá trị nào đó mà chúng ta không muốn thể hiện độ dốc đó lên bản vẽ.

1. Giới thiệu

• Vấn đề đặt ra: Việc tạo nhãn độ dốc trên mặt cắt ngang là một bước quan trọng trong việc trình bày thiết kế, đặc biệt đối với các công trình đường xá hoặc công trình hạ tầng liên quan.
• Giới thiệu Expressions: Expressions là một công cụ mạnh mẽ trong Civil 3D giúp tạo các nhãn tùy chỉnh một cách tự động. Bài viết sẽ hướng dẫn cách sử dụng Expressions để nhãn độ dốc chính xác và tự động.

2. Expressions trong Civil 3D là gì?

• Định nghĩa: Giải thích khái niệm Expressions trong Civil 3D là gì và cách nó hoạt động.
• Vai trò của Expressions: Nêu bật vai trò của nó trong việc tùy chỉnh các nhãn và giá trị tự động trong Civil 3D.
• Các loại nhãn có thể sử dụng Expressions: Bao gồm nhãn độ cao, độ dốc, khoảng cách, diện tích, v.v.

3. Lợi ích của việc sử dụng Expressions để tạo nhãn độ dốc

• Tự động hóa và tăng hiệu quả: Việc sử dụng Expressions giúp giảm thời gian và công sức so với việc gõ tay nhãn thủ công.
• Chính xác hơn: Expressions giúp loại bỏ sai sót do con người, đảm bảo giá trị độ dốc được tính toán và hiển thị chính xác.
• Dễ dàng chỉnh sửa và cập nhật: Khi có thay đổi trong thiết kế, các nhãn sẽ được cập nhật tự động thông qua Expressions.

4. Cách sử dụng:

- Như ở hình ảnh này chúng ta đang có một nhãn độ dốc có dốc 0%

- Tiếp theo chúng ta cần kiểm tra xem nhãn này là style gì và hiệu chỉnh nó

- Chọn vào nhãn và click vào Edit Label Group trên thanh công cụ

- Một bảng hiện ra ta thấy Nhãn này đang có style là NT - Độ dốc thiết kế.

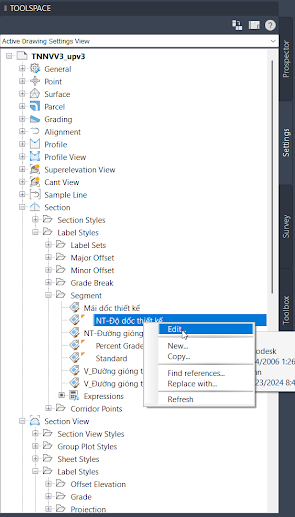

- Tiếp theo ta vào ToolSpace/Setting/ Section/Label Style/Segment  chuột phải vào kiểu style NT- Độ dốc thiết kế và chọn Edit

- Một bảng hội thoại hiện ra , kích chọn vào dấu 3 chấm dòng Contents ,

- Bảng hội thoại hiện ra ta thấy được dữ liệu đang hiển thị là Section Segment Cross Slope

- Bước tiếp theo chúng ta quay trở lại bảng ToolSpace/Setting/ Section/Label Style/Segment , Chọn vào Expressions chọn New
- Ở bảng hiện ra chúng ta chọn vào biểu tượng f và chọn hàm IF.

Name : Nhãn cao độ

- Ở mục Expression chúng ta chọn vào biểu tượng máy tính bên cạnh Biểu tượng chữ F và chọn vào Section Segment Cross Slope và nhập vào như sau

Expression:   IF({Section Segment Cross Slope}>0.001,0.005,0) với thông số 0.005 là chiều cao chữ tính theo m . Nhấn OK lưu lại

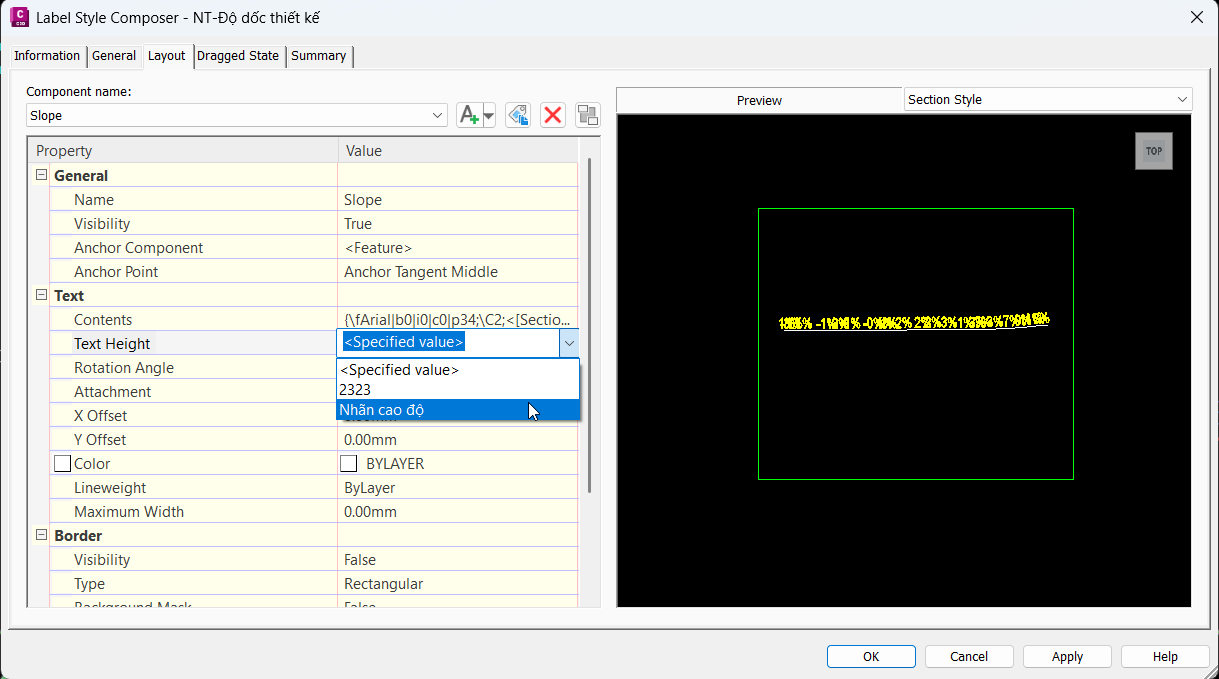

- Quay lại Edit nhãn NT- Độ dốc thiết kế chọn vào mục Text Height  - chọn Nhãn Cao độ

- Apply ta thấy nhãn cao độ 0% đã bị ẩn đi
